在可燃性粉尘环境内使用测量仪表系统及电气装置系统的需求越来越多。但是只是单纯的依靠密封外壳来解决防爆问题, 这只适合电气元件少且发热量低的电气系统, 对于比较大型的电气系统(电气件多、功率大、发热量高), 仅依靠密封性能好的外壳对电气设备进行防爆处理, 其安全性达 不到要求, 可行性不高。这就需要

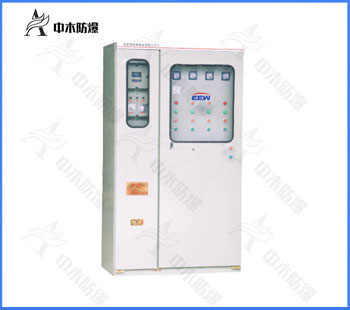

其特征在于柜体结构包括排气装置、用于安装需要防爆保护的控制系统的主柜、用于安装正压控制系统的副柜, 其中, 主柜和副柜柜体相互独立并相互固定连接, 排气装置置于主柜 顶部, 排气装置采用焊接、电缆密封接头和卡套接头与主柜连接; 副柜内置 一个粉尘防爆电控箱, 粉尘防爆电控箱内置主箱正压保护及供电控制单元, 并通过线路出口、气路出口与主柜连接。

防爆阻火透气帽与其底座采用螺栓连接, 中间加密封垫。压力释放阀安装在主柜顶部开孔处。阻火透气帽底座罩在压力释放阀外面, 并满焊在主柜顶部。防爆电磁阀一端通过卡套接头和铜管与主柜联通, 另一端通过卡套接头和铜管与防爆阻火透气帽底座螺纹接口连接。可调单向节流阀一端通过卡套接头和铜管与主柜联通, 另一端通过卡套接头和铜管与防爆阻火透气帽底座螺纹接口连接。
